不锈钢拉杆安装说明指引

文章出处:责任编辑:人气:-发表时间:2015-11-02 15:58【

不锈钢拉杆在工厂安装和工地安装是不一样的,下面给大家详细介绍不锈钢拉杆在工厂内安装说明:

工厂内安装不锈钢拉杆流程图

第一步:确定螺杆,锁头,锁紧螺母的旋向(左旋和右旋)

第二步:锁紧螺母按照对应的旋向,拧到螺杆螺纹的末端,小端靠里面。

第三步:锁头拧到螺杆上且旋合到图纸上规定的长度。

工厂内不锈钢拉杆安装方法

第四步:锁紧螺母回旋到与锁头端面贴平。

第五步:将销轴一端装上锁轴盖,防松垫圈并锁紧螺钉。

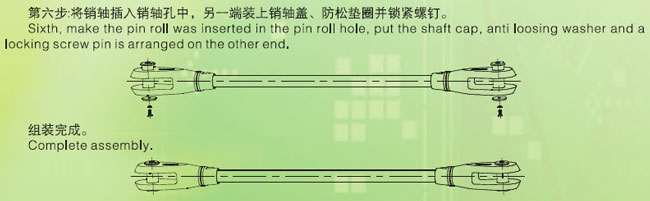

第六步:将销轴插入销轴孔中,另一端装上销轴盖,防松垫圈并锁紧螺钉。

最后组装完成。

不锈钢拉杆安装完成图

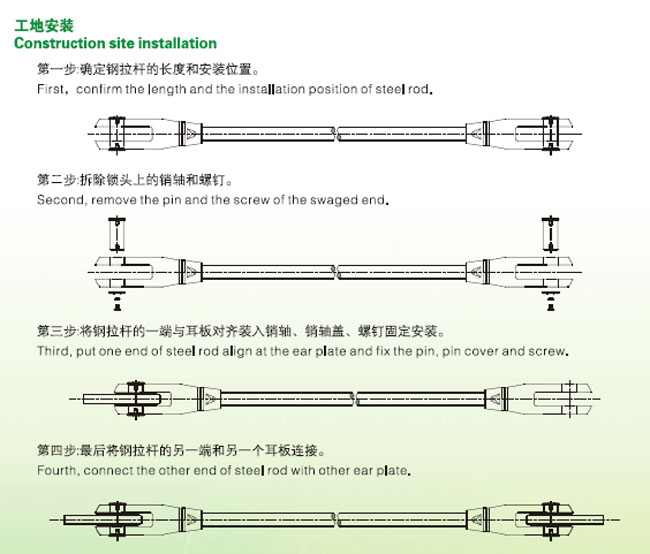

工地安装不锈钢拉杆说明指引如下:

工地安装不锈钢拉杆说明指引

第一步:确定钢拉杆的长度和安装位置

第二步:拆除锁头上的销轴和螺钉

第三步:将钢拉杆的一端与耳板对齐装入销轴,销轴盖,螺钉固定安装

第四步:最后将钢拉杆的另一端和另一个耳板连接

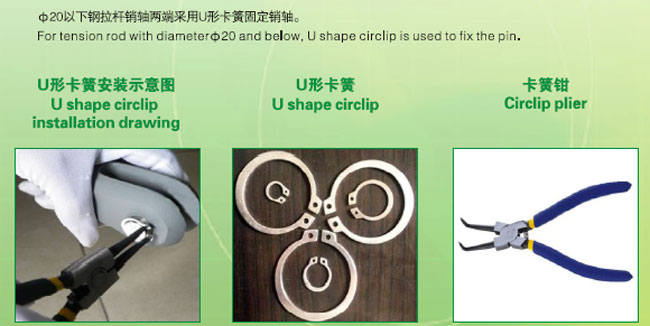

直径20以下不锈钢拉杆安装示意图

直径20以下不锈钢拉杆销轴两端采用U形卡簧固定销轴

直径20以上不锈钢拉杆的工具

直径20以上钢拉杆锁轴采用内六角平头螺钉固定。随着钢拉杆的规格增大用于固定销轴盖板的内六角螺钉可增加到2到3个。

全部安装完毕后,清洁锁头,连接套和锁紧螺母之间的配合面,在结合部位以及锁紧螺母走末端的间隙中用密封胶进行密封。最后根据整个工程防腐等级要求做配套处理

不锈钢拉杆安装结构图
