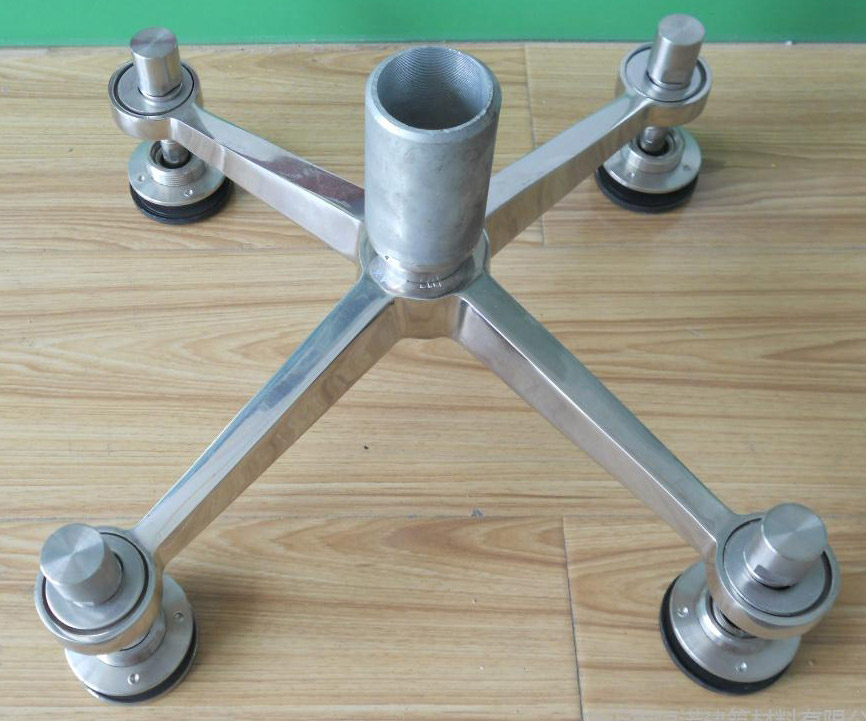

驳接爪转接件

产品名称:驳接爪转接件

产品型号：Z02

使用材料：不锈钢

产品处理: 表面镀锌

产品规格：￠46*70 (具体的规格和驳接爪型号相匹配)

所属分类：转接件

产品主要用于建筑，交通，五金，建筑工地等玻璃幕墙安装领域,笼式共轴系统、安装接杆、支撑底座和结构导轨等都要用到转接件。

不锈钢驳接爪玻璃幕墙由驳接头、驳接爪、转接件等组件组成.,驳接爪转接件是玻璃幕墙配件其中一种

主要的点式玻璃幕墙配件,包括栏杆扶手、肋驳接件、转接件、驳接爪、驳接头,悬杆和拉索索具等,驳接爪转接件主要作为支承驳接爪件,并传递荷载作用到固定的支撑结构体系上,是连接玻璃幕墙的一个重要配件.

转接件的外螺套上有一紧定螺钉，内螺套上有一道紧定槽，当内螺套调整好距离后，将紧定螺钉顶在紧定槽内。此种设计适用于转接件受到左右不均衡贺载的工程节点，可有效防止转接件受力转动.购买时要注意转接件结构的承载力，安装时要考量：埋件的拉拔实验看能否满足结构对幕墙的强力需要，否则要加固结构。转接件在很多机械过程中得到了广泛的应用，它虽然体积不大，但是起到的作用却是不小的，几乎在每个机械设备中都需要用到它。

驳接爪转接件的技术要点：

1.  过索式驳接爪转接件压索螺栓拧紧力矩计算

T=1.3fd/n

式中T－单个螺栓拧紧力矩(M*mm)。

f－配件在工程节点中需承受的摩擦力(N)。

d－压索螺栓公称直径(mm)。

n－压索螺栓数目。

2.  紧定防转设计

驳接爪转接件的外螺套上有一紧定螺钉，内螺套上有一道紧定槽(图1)，当内螺套调整好距离后，将紧定螺钉顶在紧定槽内。此种设计适用于转接件受到左右不均衡贺载的工程节点(图2)，可有效防止转接件受力转动。
